<ins id="kmlry"><th id="kmlry"></th></ins>
<div id="kmlry"><rp id="kmlry"></rp></div>

    <legend id="kmlry"><pre id="kmlry"></pre></legend>
  1. <track id="kmlry"><span id="kmlry"><output id="kmlry"></output></span></track><ol id="kmlry"></ol><u id="kmlry"></u>
  2. 中牧飼料機械致力于飼料機械(環模顆粒機,混合機,粉碎機,冷卻器,飼料設備,飼料機組,飼料機械配件,環模,成套飼料工程),輸送工程,倉儲工程領域的研究與發展!
    當前位置: 首頁>中牧服務>技術支持

    不同物料制粒技術總結 發布時間:2016-06-06 15:13:37  來源:  瀏覽量:5854

    隨著顆粒飼料在畜禽、水產養殖行業以及復合肥、啤酒花、菊花、木屑、花生殼、棉籽粕等新興行業的推廣運用,使用環模制粒機的單位越來越多,由于目前飼料配方的不同,以及地區性的差異,用戶對顆粒飼料的要求也不同。每個飼料廠家對其所生產的顆粒飼料都要求有良好的顆粒品質和最高的制粒效率,由于飼料配方不同,使得壓制這些顆粒飼料時對環模參數的選擇也各不相同,環模的參數主要體現在對材質、孔徑、孔形、長徑比、開孔率的選擇。而環模參數的選擇又必須根據組成飼料配方的各種原料化學成分和物理性質決定,原料化學成分主要包括蛋白質、淀粉、脂肪、纖維素等。而原料的物理性質主要包括粒度、水分、容量等。

    畜禽料中主要含小麥和玉米,淀粉含量較高而纖維含量較少,屬高淀粉飼料,壓制這類飼料必須保證淀粉充分糊化,達到高溫和處理條件,環模厚度一般較厚,孔徑范圍較廣,長徑比一般在1:8-1:10之間。而肉雞、肉鴨等屬于高能量飼料,脂肪含量較高,制粒容易,一半長徑比較大,在1:10-1:13之間。

    水產料主要有魚飼料、蝦飼料、甲魚料等,魚飼料中粗纖維含量較高,蝦飼料、甲魚料中粗纖維含量較少而蛋白質含量較高,屬于高蛋白飼料。水產料要求顆粒在水中穩化時間長、直徑一致并且長短整齊,這就要求物料制粒時粒度細并且熟化度高,采用前熟和后熟化工藝。魚飼料所用環??讖揭话阍?.5-3.5之間,長徑比范圍一般在1:10-1:12之間。蝦飼料所用環??讖椒秶?.5-2.5之間,長徑比范圍在1:11-1:20之間,長徑比具體參數的選擇必須根據配方中各營養指標以及用戶的要求來確定。同時??卓仔蔚脑O計在強度允許的條件下盡量不使用階梯孔,保證切出的顆粒長短整齊,直徑一致。

    復合肥配方中主要有無機肥、有機肥、礦物組成,復合肥中的無機肥例如尿素對環模腐蝕性較大,而礦物質對環模??滓约皟儒F孔磨損厲害,擠壓力較大。復合肥環??讖揭话爿^大,范圍在3-6之間,由于磨損系數大,??纂y出料,所以長徑比比較小,一般在1:4—1:6之間,同時由于復合肥中含有菌種,溫度不能超過50-60度,否則容易殺死菌苗。所以復合肥要求制粒溫度較低,一般環模壁厚比較薄。由于復合肥對環模??啄p厲害,對孔徑的要求不太嚴格,一般環模使用到壓輥間隙無法調整時才報廢,所以用階梯孔長度來保證長徑比,提高環模最終使用壽命。

    啤酒花中粗纖維含量高并且含有菌種,溫度一般不能超過50度,所以壓制啤酒花的環模壁厚較薄,長徑比較短,一般為1:5左右,顆粒直徑較大在5-6之間。

    菊花、花生殼、棉籽粕、木屑中含大量的粗纖維,粗纖維含量在20%以上,油脂含量少,物料通過??椎哪Σ磷枇^大,制粒性能差,同時對顆粒的硬度要求較低,一般能成形就難滿足要求,顆粒直徑較大,一般在6-8之間,長徑比一般為1:4-1:6左右。由于這類飼料容重小,??字睆酱?,制粒前須用膠帶把??讌^外圓封好,以便讓物料充分填入??缀蟪尚?,再把膠帶撕開。

    對于各種物料的制粒,不能死搬教條,必須根據物料的制粒特性以及各飼料廠家的具體特點來選擇正確的環模參數和操作條件,因地制宜,才能生產出高品質的飼料。

    異常顆粒的產生原因分析及改進方法

    飼料生產單位在生產飼料時經常會出現異常顆粒料,影響了顆粒的外觀和內在品質,從而影響了飼料廠的銷量及聲譽。下面就飼料廠經常出現的異常顆粒情況進行原因分析及建議改進辦法列表說明:

    序號 外形特點 產生原因 建議改就能辦
    1 顆粒彎曲外側呈現許多裂紋 1、切刀離環模太遠且較鈍
    2、粉料太粗
    3、飼料硬度太低
    1、移動切刀,更換刀片
    2、提高粉碎細度
    3、增加??子行чL度
    4、添加糖蜜或油脂
    2 出現水平橫向裂紋 1、纖維過長
    2、調質時間太短
    3、濕度過大
    1、控制纖維細碎度
    2、延長調制時間
    3、控制原料溫度,減少調質水分
    3 顆粒產生垂直裂紋 1、原料具有彈性,即壓縮后會膨脹
    2、水分過多,冷卻時出現裂紋
    3、在??變韧A魰r間太短
    1、改進配方,增加飼料密度
    2、調質時使用干飽和蒸汽
    3、增加??子行чL度
    4 由一源點產生輻射性裂痕 有大粒原料未粉碎(如半?;蛘S衩琢#? 控制原料粉碎細度,增加粉碎均勻度
    5 顆粒表面凹凸不平 1、夾雜大粒原料,調質不充分,未軟化,突出表面
    2、蒸汽中有氣泡,制粒后氣泡破裂出現凹坑
    1、控制原料粉碎細度,增加粉碎均勻度
    2、改善蒸汽質量
    6 須狀顆粒 蒸汽過多,壓力過大,顆粒離開環模產生爆裂,使纖維顆粒原料凸出表面成須狀 1、減少蒸汽壓力,用低壓蒸汽(15-20psi)調質
    2、注意減壓閥位置是否準確

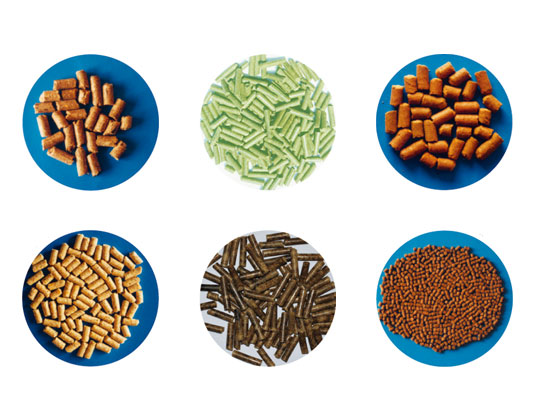

    不同物料制粒技術總結02

    物料類型 飼料類型 環??讖?
      高淀粉飼料 Φ2-Φ6
    畜禽料顆粒 高能量飼料 Φ2-Φ6
    水產料顆粒 高蛋白質飼料 Φ1.5-Φ3.5
    復合肥顆粒 含尿素飼料 Φ3-Φ6
    啤酒花顆粒 高纖維飼料 Φ5-Φ8
    菊花顆粒 高纖維飼料 Φ5-Φ8
    花生殼顆粒 高纖維飼料 Φ5-Φ8
    棉籽殼顆粒 高纖維飼料 Φ5-Φ8
    草炭顆粒 高纖維飼料 Φ5-Φ8
    木屑顆粒 高纖維飼料 Φ5-Φ8

    本文版權屬于溧陽市中牧飼料機械有限公司,轉載請注明出處:http://www.radbham.com/technical-support/188.html

    QQ在線咨詢
    QQ在線咨詢
    咨詢電話
    0519-87368801
    13961280221

    點擊這里給我發消息
    yellow中文字幕官网是_Av在线无码网址_AV网站国产大全
    <ins id="kmlry"><th id="kmlry"></th></ins>
    <div id="kmlry"><rp id="kmlry"></rp></div>

      <legend id="kmlry"><pre id="kmlry"></pre></legend>
    1. <track id="kmlry"><span id="kmlry"><output id="kmlry"></output></span></track><ol id="kmlry"></ol><u id="kmlry"></u>
