詳細描述

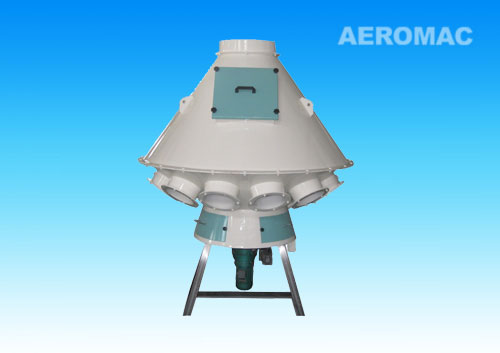

TFPX系列旋轉分配器是一種能夠自動調位、定位并利用物料的自流輸入到預定部位的裝置，是一種由一點向多點供料的遠距離控制設備，廣泛用于原料進倉及飼料加工廠中間產品進入配料倉。TFPX系列旋轉分配器具有結構緊湊、定位精度高、進出料速度快，穩定可靠，并能自動清理機內結塵，具有預置倉位、自動顯示等特點，且操作維修方便，是替代螺旋輸送分配機的較好的自動化設備，是飼料、制粉等行業理想的配套設備。

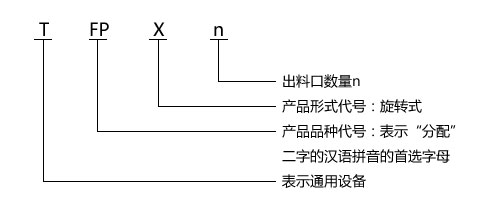

| 機型 | 功率（KW) | 旋轉管與水平面夾角 | 旋轉管轉速（rpm) | 進出料管直徑（mm) | 進氣口直徑（mm) | 出氣口直徑（mm) | |
|---|---|---|---|---|---|---|---|
| TFPX4- | 200(X) | 0.75kw | 60度 | 2.6 | φ200 | φ110 | φ120 |
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX6- | 200(X) | 0.75kw | 55度,60度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX8- | 200(X) | 0.75kw | 55度,60度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX12- | 200(X) | 0.75kw | 55度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX14- | 200(X) | 0.75kw | 55度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX16- | 200(X) | 0.75kw | 55度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
| TFPX18- | 200(X) | 0.75kw | 55度 | 2.6 | φ200 | ||
| 250(X) | φ250 | ||||||
| 300(X) | φ300 | ||||||
故障分析與排除
| 故障現象 | 原因分析 | 排除方法 |
|---|---|---|
| 串料 |
1、導向接料彎管停止位置與轉換開關位
置及工藝線路中的訊號不一致。 2、導向接料彎管未停在準確停止點。 |
1、使三者一致，并編上相同的號碼。 2、調節行程開關和觸桿的相對位置即可達到行程開關的準確停止點。 |
| 接料彎管轉動不平穩 |
1、導向接料彎管的軸心與傳動主軸產生偏心 2、有異物進入機內 |
1、打開機上體的頂蓋，調節彎管的轉動中心，使之與主軸同心。 2、清除機內雜物。 |
| 物料殘留過多 |
1、導向接料彎管未停在準確停止點。 2、導向接料彎管上的刷子未貼在機殼內壁。 3、帶料移位。 |
1、調節行程開關和觸桿的相對位置即可達到行程開關的準確停止點。 2、調節壓刷彈簧的壓力使刷子緊貼在機殼內壁。 3、嚴格按操作程序操作，嚴禁帶料移位。 |
